铝合金拉杆箱结构说明

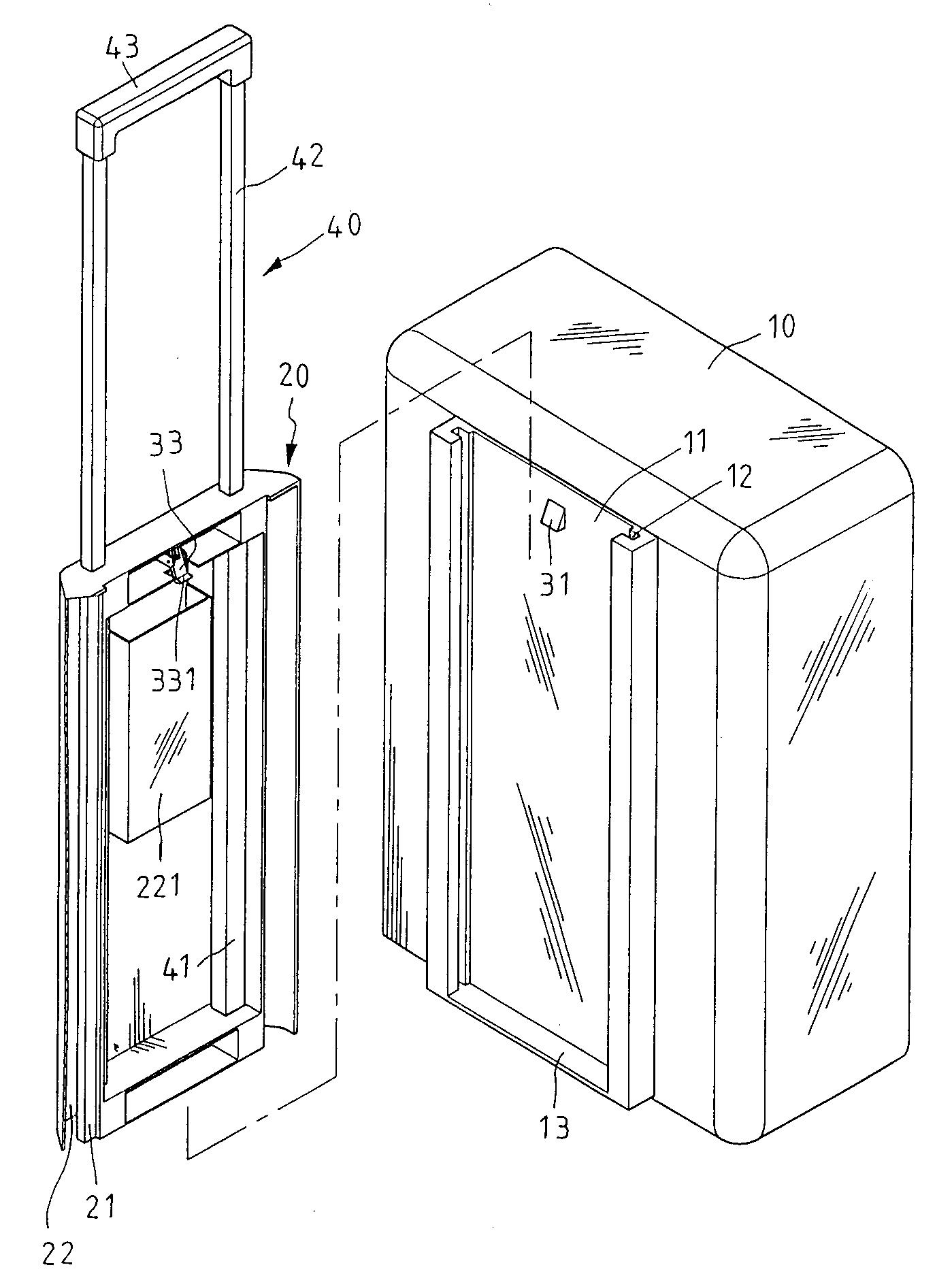

铝箱拉杆装置，包含：铝箱及拉杆机构；其特征在于：在铝箱箱底侧面固设有二滑轨；二滑块与该滑轨相滑合；一定位框座，该定位框座与拉杆机构的外管及滑块相组装，且该滑块滑入套合于铝箱的滑轨中；定位框座与铝箱之间设有一定位机构。这种铝箱构件简易且作动确实，并可在不破坏铝箱的使用下，迅速完成单独更换拉杆机构的实用效益。

铝箱及拉杆机构；该拉杆机构包括：由内管和外管所组成的可伸缩管体及拉柄所组成，其特征在于：在铝箱箱底侧面固设有二滑轨；二滑块与该滑轨相滑合；一定位框座，该定位框座与拉杆机构的外管及滑块相组装，且该滑块滑入套合于铝箱的滑轨中；定位框座与铝箱之间设有一定位机构。

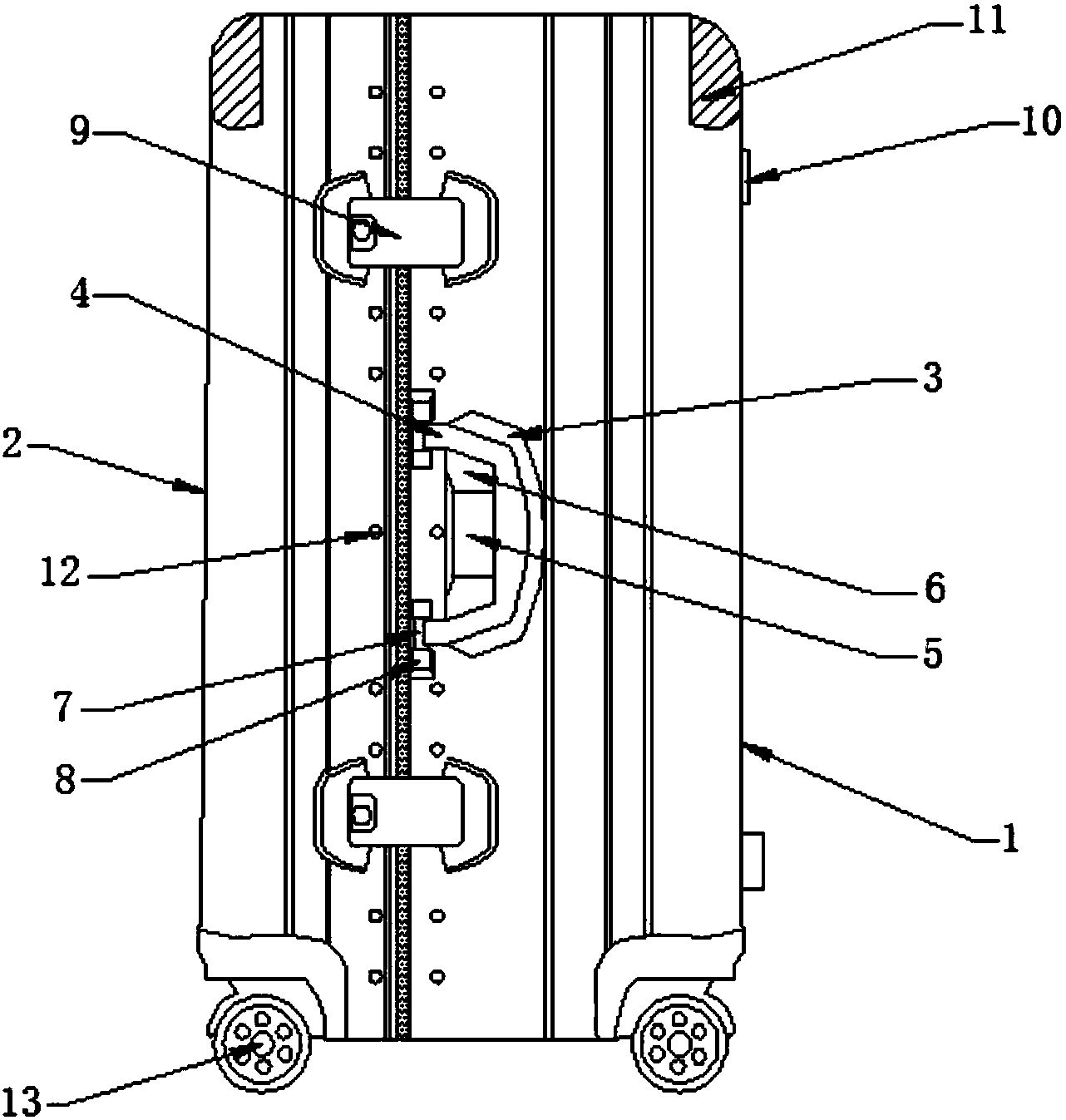

铝合金拉杆箱结构：

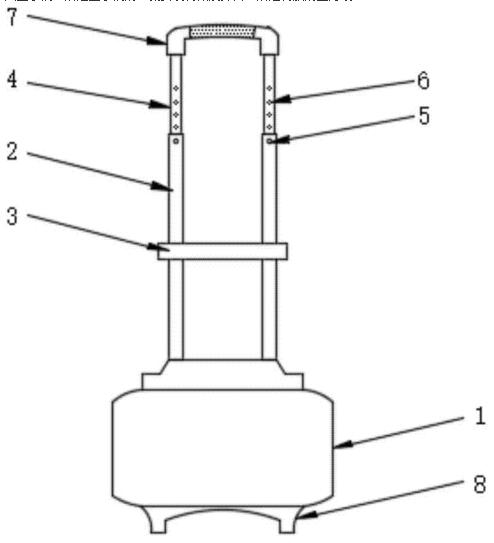

底壳板（1）、拉杆（2）、挡板（3）、伸缩杆（4）、限位孔（5）、限位块（6）、把手（7）、地脚（8）、转轴（9）、橡皮垫（10）、万向轮（11）、ABS塑料（12）、海绵垫（13）、减震弹簧（14）、工字钢（15）、树脂（16）、PVC塑料（17）、防静电颗粒（18）、防火层（19）和防水胶（20），其特征在于：所述底壳板（1）的一侧设置有拉杆（2），所述底壳板（1）与拉杆（2）通过转轴（9）转动连接，所述拉杆（2）的中间设置有挡板（3），且拉杆（2）的内部安装有伸缩杆（4），所述伸缩杆（4）的表面设置有限位块（6），所述伸缩杆（4）与拉杆（2）通过限位孔（5）连接，所述伸缩杆（4）的上方设置有把手（7），所述底壳板（1）的下方设置有地脚（8），所述地脚（8）的一侧设置有万向轮（11），所述底壳板（1）的表面设置有橡皮垫（10），且底壳板（1）的内部设置有ABS塑料（12），所述ABS塑料（12）的上方设置有海绵垫（13），所述海绵垫（13）的上方设置有树脂（16），所述树脂（16）的内部嵌入工字钢（15），所述工字钢（15）的一侧
